ns-UTTec应用小直径刀具防断刀加工

发布时间:2020-09-16

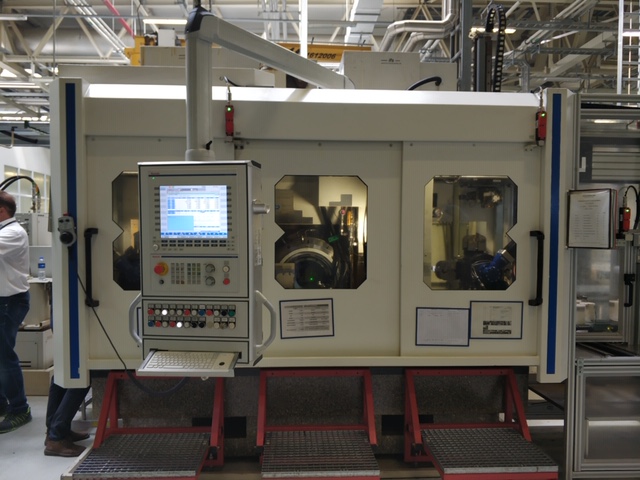

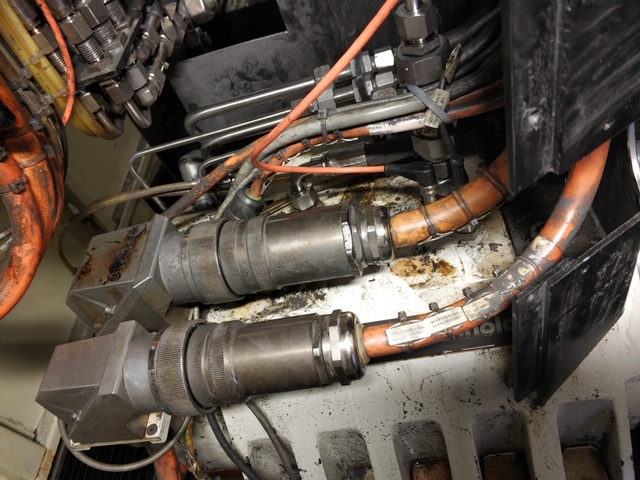

       最近德国大众汽车国内某公司在双主轴加工机床上采用ns-UTTec传感装置,成功应用于小直径(Φ 3 mm)刀具防断刀加工的实时监控。该套监控系统采用了数字化三轴压电传感器,配有 M12 机械连接接口,用于监控刀具振动和主轴温度,具有阈值报警和数据记录功能,通过 ModBus 串行通信协议连接RS485接口输出。

       ns-UTTec刀具监控装置具有极高的加速度动态响应性能,如分辨率0.0192 m/s2、灵敏度52.19 LSB/m/s2(±2%)、测量范围±156.96 m/s2、频率范围500Hz ±10%。在-40到+80 °C的温度范围内,系统能够实现0.5 °C分辨率和2 LSB/°C灵敏度的动态监控特性。

       ns-UTTec系统能够监测小直径刀具在加工过程中受力和扭矩的细微变化,及时进行报警以防止断刀,防止工件和机床受损。同时,系统还可以用于机床主轴碰撞监测和主轴运行分析,生成主轴运行日志。如发生碰撞现象,系统将自动记录碰撞前后的详细数据,UT-Cm人机交互接口允许导出加工过程中每一时刻的实时或非实时的数据信息。ns-UTTec系统看板可以实时显示企业车间中所有机床的主轴运行和刀具加工状态,使得加工监控更加得心应手。
